机组故障描述及检修情况

2016年9月25日，某钢厂板材股份有限公司能源总厂7#TRT发电机组由于透平机转子叶片折断，机组停机检修（发电机未动），27日试车在2960r/min加励磁时机组出现持续较大振动，并网后加载时机组振动剧烈并伴有较大异音，停机反复试验情况相同。

机组情况：7#TRT发电机型号：QFRW-15-2，15000kW，10500V(国内某电机股份有限公司2005年产品出厂编号：05F008)。

故障分析及测试方法

引起发电机振动和异音过大的情况主要包括电气和机械两方面原因。

MCA测试技术主要应用于各种型号的电机（交流电机、直流电机等）、变压器的预知维护和绕组故障的电气故障查找。它可以进行自动测量并进行计算和比较；根据电机的状态给出反馈：良好、缺陷、故障。

主要诊断电机故障如下：

1.转子故障：铸件缺陷、气隙不均衡、偏心、断条断环；

2.定子绕组故障：匝间、线间(层间)、相间短路；绝缘缺陷(磁通集中至缺陷点)。

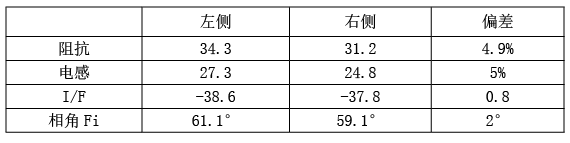

测试数据

将发电机转子绕组中点并将其接地，对发电机转子绕组左侧和右侧分别进行测试，测试数据如下：

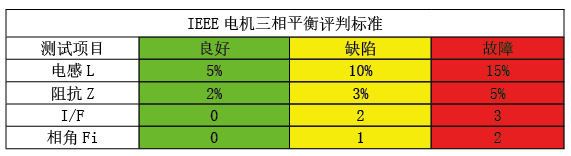

MCA评判标准

测试结论

IEEE电机三相平衡标准中相角Fi和I/F反应的是匝间短路故障。

测试结论：发电机转子绕组测试数据中相角Fi超过报警故障限值（大于2°），所以转子绕组存在匝间短路。

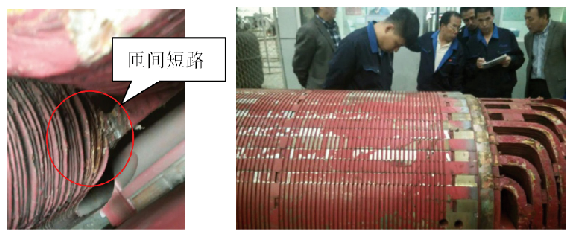

现场验证情况
